防雷用大地網測試儀

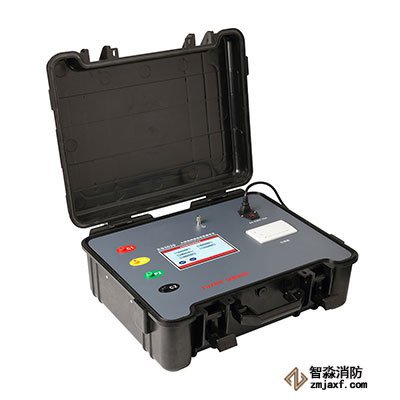

數字式大型地網接地電阻測試儀又名工頻接地電阻測試儀、接地電阻表等是檢驗測量接地電阻常用儀表的常用儀表。它采用了新型變頻交流電源、雙頻測量技術、超大可觸摸彩屏和微處理機技術，滿足二線、三線、四線測試阻抗要求，同時可以測量土壤電阻率，跨步電壓，分布電勢，接觸電壓、電流相角等參數。適用于電信、電力、氣象、機房、油田、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等，符合電力變電站和防雷裝置檢測儀器標準。儀表測試精準、快速、簡捷、穩定可靠等特點。
本測試儀輸出最高開路電壓可達400V，最大短路電流可達5A。微處理器控制和自動雙頻技術能在強干擾狀態下準確測量計算出50Hz工頻狀態下的接地阻抗值，大屏顯示一目了然。同時存儲100組數據，電阻測量范圍：0.030Ω～2000Ω。可通過熱敏打印機打印出測量數據。

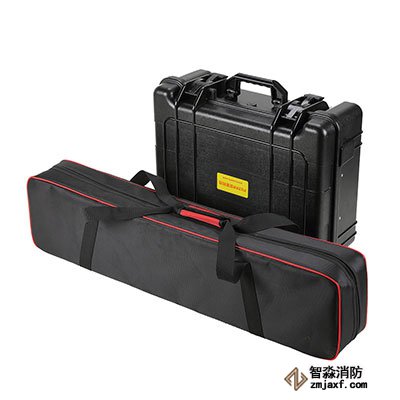

數字式大型地網接地電阻測試儀由主機、測試線、接地棒等組成，具有歷史數據讀取、查閱、保存、打印等功能。
三、技術指標
|
功 能 |
接地電阻測量、土壤電阻率測量，跨步電壓測量，分布電勢測量，接觸電壓測量 |
|
接地電阻量程 |
0.030~2.000Ω 誤差：±2%rdg±5dgt |
|
0~20.00Ω 誤差：±2%rdg±5dgt |
|
|
0~200.0Ω 誤差：±2%rdg±5dgt |
|
|
0~2000Ω 誤差：±2%rdg±5dgt |
|
|
接地電阻分辨率 |
0.001Ω |
|
額定測量功率 |
2000W |
|
抗干擾能力 |
抗工頻50Hz電壓50V |
|
基準條件 |
23℃±5℃，70%rh以下 (輔助接地電阻20Ω±10%，對地電壓＜10V) |
|
電 源 |
AC 220V 10A (50Hz) |
|
背 光 |
可調節背光亮度 |
|
測量方式 |
四線測試、三線測試、兩線測試 |
|
測量方法 |
接地阻抗：額定電流法， |
|
短路測試電流 |
1A、2A、3A、4A、5A(5檔設置) |
|
土壤電阻率電極間距范圍 |
可設定1m～100m |
|
測試頻率 |
45Hz、55Hz、自動雙頻可選 |
|
短路最大電流 |
AC 5A±10% 正弦波 |
|
空載最大電壓 |
AC 400V±10% 正弦波 |
|
顯示模式 |
7寸觸控彩屏 |
|
觸 屏 |
是 |
|
測量指示 |
測量進度顯示，測量提示動畫顯示 |
|
儀表尺寸 |
長寬高：540mm×440mm×210mm |
|
標準測試線長 |
紅色15m，黑色15m，黃色10m，綠色10m，黃色1.5m，綠色1.5m各1條 |
|
輔助接地棒 |
800mm 2根200mm 2根 |
|
測量時間 |
接地阻抗：約1分鐘/次 |
|
打印 |
內置熱敏打印機 |
|
打印紙規格 |
57*40mm |
|
數據存儲 |
100組，“保存成功!”存儲指示，顯示“保存失敗,空間已滿!”字符表示存儲已滿 |
|
數據查閱 |
有 |
|
溢出顯示 |
超量程溢出功能：“OL”符號顯示 |
|
自動關機 |
無 |
|
功 耗 |
待機: <110W |
|
測量：2000W |
|
|
質 量 |
儀表：27 kg |
|
測試線、輔助接地棒、儀表袋：5.5kg |
|
|
工作溫濕度 |
-10℃～40℃；80%rh以下 |
|
存放溫濕度 |
-20℃～60℃；70%rh以下 |
|
絕緣電阻 |
10MΩ以上(電路與外殼之間500V) |
|
耐 壓 |
AC 3700V/rms(電路與外殼之間) |
|
電磁特性 |
IEC61010-4-3，無線頻率電磁場≤1V/m |
|
適合安規 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CATⅢ 300V |
